MCEA 系列
MCEA 是大寰自主研發生產的微型滑臺電缸，擁有高能量密度、大負載和緊湊精巧的體積，可適用于各種不同的應用場景，完成復雜的取放、排列、搬運等任務。
聯系我們
400-086-5086
頁banner1.jpg)
MCEA 是大寰自主研發生產的微型滑臺電缸，擁有高能量密度、大負載和緊湊精巧的體積，可適用于各種不同的應用場景，完成復雜的取放、排列、搬運等任務。
聯系我們
載.png){kind=icon}
高剛性結構設計+高性能直線導軌，水平方向最大負載達15kg。負載能力領先市面上同類產品。
采用電機和驅控內嵌式設計，整體結構小巧緊湊，本體寬度僅為 35mm，支持多面安裝，可簡單快捷部署在狹小空間。
.png){kind=icon}
配置高性能伺服電機+精密研磨絲桿，滑臺運動速度快，最大速度可達330mm/s，最大加速度可達330mm/s，重復定位精度達 ±0.02mm，滿足多種運動模式。
可選擇位置模式和推壓模式。位置、速度、推力參數可調，滿足高速下的推、拉、壓、定位等基本功能

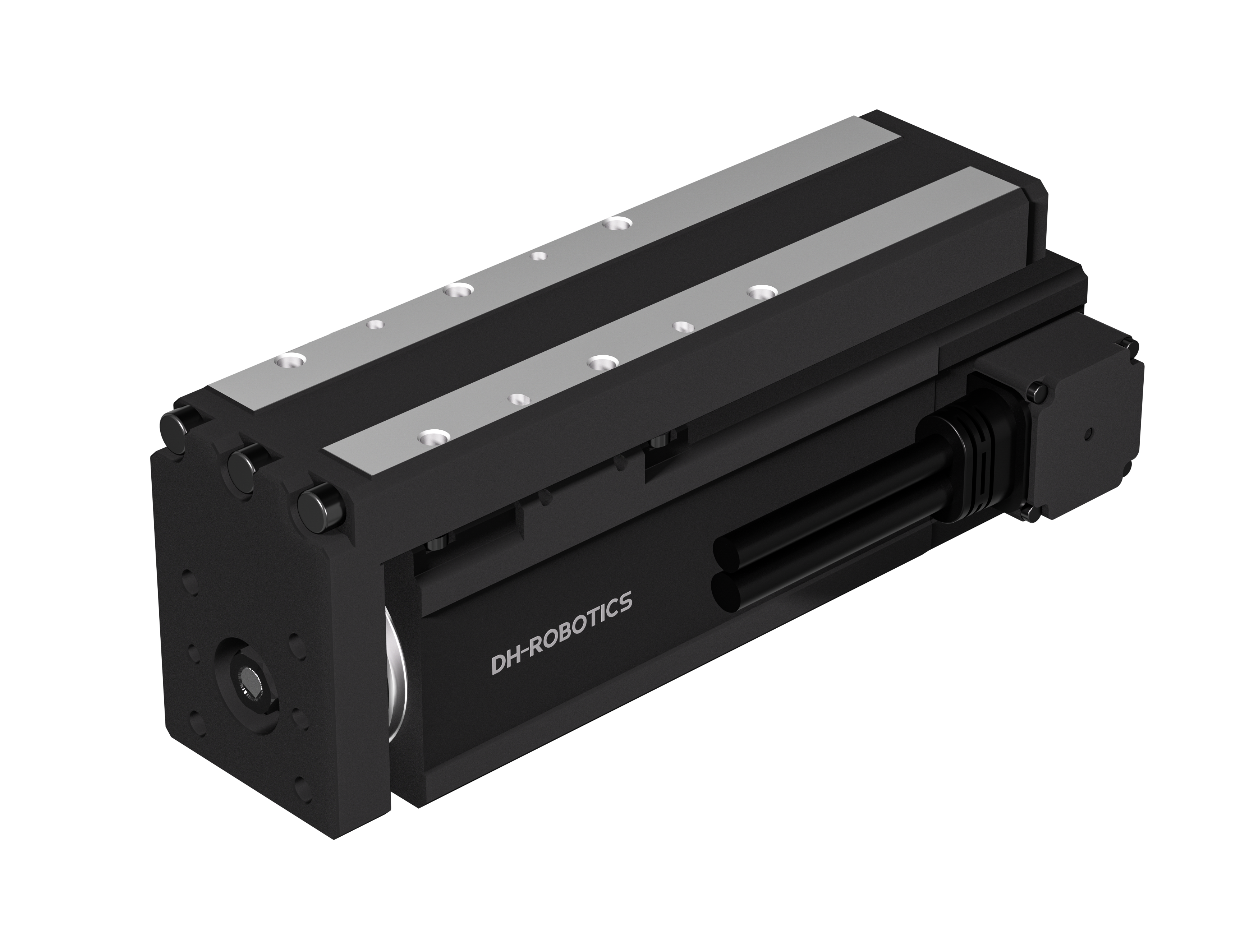

| MCEA-3G | MCEA-3WG | MCEA-4G | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
置抱閘_MCEA-3G-030-C-W-F1_01_0003.png) | 置抱閘_MCEA-3WG-030-C-W-F1-01_0003.png) |  |
||||||||
| 總行程 | 30，50mm | 30，50mm | 75，150mm | |||||||
| 絲桿導程 | 1mm | 2mm | 4mm | 6mm | 1mm | 2mm | 4mm | 6mm | 5mm | 10mm |
| 額定推力 | 200N | 100N | 50N | 30N | 200N | 100N | 50N | 30N | 170N | 85N |
| 最小推力 | 70N | 41N | 21N | 12N | 78N | 41N | 21N | 12N | 51N | 25.5N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 165mm/s | 330mm/s |
| 最大加速度 | 2000mm/s2 | 3000mm/s2 | 3000mm/s2 | 3000mm/s2 | 2000mm/s2 | 3000mm/s2 | 3000mm/s2 | 3000mm/s2 | 2000mm/s2 | 3000mm/s2 |
| 水平最大負載 | 8kg | 6kg | 3kg | 2kg | 8kg | 6kg | 3kg | 2kg | 15kg | 15kg |
| 垂直最大負載 | 2kg | 1.5kg | 0.75kg | 0.5kg | 2kg | 1.5kg | 0.75kg | 0.5kg | 6kg | 3kg |
| 位置重復定位精度 | ±0.01mm | ±0.01mm | ±0.02mm | |||||||
| 機械背隙 | ＜0.1mm | ＜0.1mm | ＜0.1mm | |||||||
| 重量 | 0.47kg（行程30mm） 0.55kg（行程50mm） | 0.62kg（行程30mm） 0.7kg（行程50mm） | 1.40kg (行程75mm) 1.65kg (行程150mm) |
|||||||
| 運行環境 | 外置控制：依選擇的控制器選擇 | 外置控制：依選擇的控制器選擇 | 外置控制：依選擇的控制器選擇 | |||||||
| 工作電壓 | 24 V DC ±10% | 24 V DC ±10% | 24 V DC ±10% | |||||||
| 額定電流 | 1.5A(額定)/3A(峰值) | 1.5A(額定)/3A(峰值) | 2.5A(額定)/7A(峰值) | |||||||
| 容許負載力矩Mx | 9.9N·m | 9.9N·m | 18.8N·m | |||||||
| 容許負載力矩My | 9.9N·m | 9.9N·m | 18.8N·m | |||||||
| 容許負載力矩Mz | 3.3N·m | 12.2N·m | 30.5N·m | |||||||
| 防護等級 | IP40 | IP40 | IP40 | |||||||
| 推薦使用環境 | 0~40°C，＜85% RH | 0~40°C，＜85% RH | 0~40°C，＜85% RH | |||||||
| 符合國際標準 | CE，F(xiàn)CC，RoHS，TUV | CE，F(xiàn)CC，RoHS，TUV | CE，F(xiàn)CC，RoHS，TUV | |||||||
